NEQXUS Air Treatment, Kälte-Drucklufttrockner

Anspruch auf absolute Spitzen-QUALITÄT,

NEQXUS Serie QX-D

+ 3°C Drucktaupunkt, Restfeuchte von 5,92 g/m³

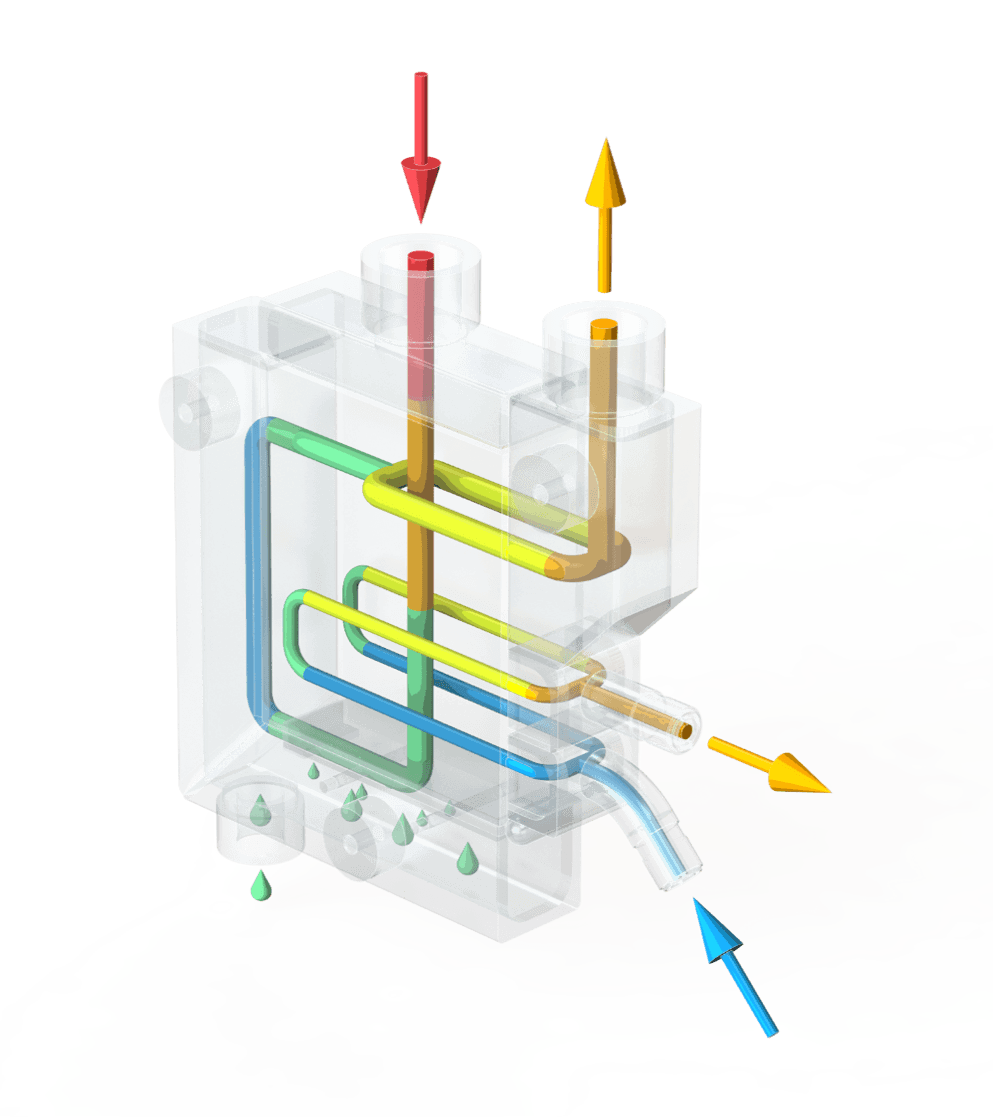

NEQXUS Kälte-Drucklufttrockner sind aus energetischen Gesichtspunkten immer mit einem Luft-Luft-Wärmeaustauscher ausgerüstet. Die warme und feuchte Druckluft aus dem Kompressor strömt zuerst durch den Luft-Luft-Wärmeaustauscher. Dort wird diese von der bereits getrockneten kalten Druckluft im Gegenstromprinzip vorgekühlt. Die relative Luftfeuchtigkeit wird dabei gesenkt und so etwa 60% der Kälteleistung zurückgewonnen. Die im Luft-Luft-Wärmeaustauscher vorgekühlte Druckluft strömt erst dann in den Luft-Kältemittel-Wärmeaustauscher.

Hier wird die vorgekühlte Druckluft durch ein flüssiges Kältemittel, das die Wärmeenergie der Druckluft aufnimmt bis auf +3°C abgekühlt.

Dadurch verliert die Druckluft weiter die Fähigkeit die Feuchtigkeit zu halten.

Das anfallende Kondensat wird durch einen Demister Abscheider von der Druckluft getrennt und bei NEQXUS sicher über einen elektronisch niveaugesteuerten "ZeroLoss" Kondensatableiter ohne Druckluftverlust mit einer Restfeuchte von 5,92 g/m³ aus dem System abgeleitet.

Serienmäßig super ausgestattet

✅Hohe Effizienz dank Luft/Luft Wärmetauscher bei allen Modellen

✅+ 3°C konstanter Drucktaupunkt bei Referenzbedinugen DIN/ISO 7183

✅Elektronischer “ZeroLoss” Kondensatableiter

✅Kondensatableiter Testknopf in die Anlagensteuerung integriert

✅Umweltreundliche Kältemittelfüllung

✅Anlagen-Differenzdruck, Ø 0,16 bar bei Volllast

✅Isolierung aller kalten Anlagenteile

✅Steuerungen Industrie 4.0 ready (ab QX 72) RS 485 Schnittstelle

✅Potentialfreier Alarmkontakt Hoher Taupunkt (ab QX 72)

✅Betriebsstundenzähler

✅Gehäuse pulverlackiert

Produkt-Präsentation ansehen

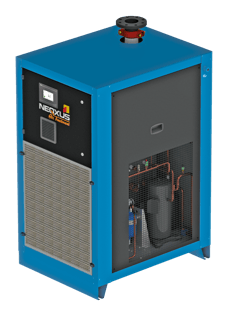

NEQXUS Air Treatment bietet die gesamte Bandbreite der QX/RC- und QX/VS-Energiespartrockner.

Diese neue Baureihe entstand aus der Notwendigkeit heraus, die Anforderungen an die Qualität der Druckluftaufbereitung mit der Energieeinsparung in Einklang zu bringen.

Die neue Baureihe nutzt die Konstruktionsmerkmale der QX-Serie, die bereits seit Jahren vom Markt geschätzt werden, kombiniert mit weiteren innovativen Lösungen, die auf die Reduzierung des Energieverbrauchs fokussiert sind.

GRÜNDE SICH FÜR EINEN QX RC/RV ENERGIESPARTROCKNER ZU ENTSCHEIDEN.

Bei der technischen Auslegung eines Kälte-Drucklufttrockners für eine Kompressorenstation sollte von den ungünstigsten Betriebsbedingungen ausgegangen werden, nur so kann ein konstanter Drucktaupunkt gewährleistet werden. Bei der Berechnung des Trockners wird der maximale Volumenstrom des Drucklufterzeugers zu Grunde gelegt, Laständerungen werden nicht berücksichtigt und auch die maximalen Umgebungs- und Drucklufttemperaturen werden zu Grunde gelegt.

Ausgelegt für die höchsten Umgebungstemperaturen im Sommer, ist der Kältetrockner die meiste Zeit des Jahres überdimensioniert und verbraucht entsprechend mehr Energie.

Die neue Technik passt sich automatisch an die tatsächlich benötigte Kälteleistung an und senkt so die Betriebskosten signifikant.

MODELL QX 33 RC - 960 RC

Energieensparung über intermittierende, bedarfsgerechte Abschalt- und Einschaltregelung dank geniealer Kältespeicher Idee.

Das Speichermedium in den QX-RC Trocknern ist der Wärmetauscher selbst (mit seiner bestens isolierten Aluminiummasse) und ein System von Rückschlagventilen und Magnetventilen, die dazu dienen, die Verflüssigerseite (heiß) von der Verdampferseite (kalt) zu trennen, wenn der Kältemittelkompressor "aus" ist.

Ist der der Kompressor in einem Standardtrockner mit Heißgasbypass Regelung ausgeschaltet, fließt das Kältemittel im Verflüssiger (heiß) durch das Kapillarrohr zum Verdampfer (kalt) und erwärmt diesen recht schnell.

In den QX-RC Trocknern werden diese beiden "Seiten" des Kältemittelkreislaufs also dank der Magnetventile und Rückschlagventile getrennt gehalten, um zu vermeiden, dass das "heiße" in das "kalte" übergeht. Dies erhöht die kalte "Lagerkapazität", was die "Aus"-Zeit des Kompressors verlängert und auch den Taupunkt stabiler macht.

Als I tuepfelchen der Energieeffizienz sei hier noch einmal der Standartmässig verbaute "ZeroLoss" Kondensatableiter genannt.
